屋面防水卷材起鼓防水層老化是什麽原因導緻的如何做(zuò)防水補漏處理(lǐ)，針對這一系列問題誠意防水給大(dà)家(jiā)分析下原因，同時(shí)為(wèi)大(dà)家(jiā)帶來(lái)解決的措施，導緻屋面卷材起鼓的主要原因是在卷材與基層間(jiān)，或卷材各層間(jiān)局部粘結不密實處存有(yǒu)水分。卷材與基層間(jiān)，或卷材各層間(jiān)粘結不牢，當粘結力小(xiǎo)于水蒸氣壓力時(shí)，就會(huì)使粘結處脫開(kāi)形成鼓包。然而，導緻防水層老化的主要原因有(yǒu)幾點1、氣候條件。2、瀝青膠結材料耐熱度過高(gāo)。3、瀝青膠結材料熬制(zhì)質量。4、護面層質量。

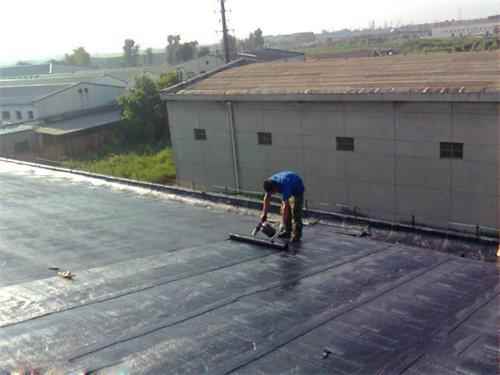

對此以上(shàng)分析的防水卷材、防水層老化的原因，誠意防水分别采取了一系列的解決措施，誠意18年專注防水補漏工程，有(yǒu)着豐富的施工經驗，精湛的施工技(jì)術(shù)，專業解決建築滲漏水疑難雜症，對此，誠意對于屋面卷材起鼓采取的措施是屋面卷材起鼓後，根據鼓包的大(dà)小(xiǎo)分别采用下列不同辦法， 80mm 以下的鼓包，可(kě)采用抽氣灌油辦法消除， 100mm 左右的鼓包，可(kě)采用十字開(kāi)刀法，400~500mm 左右鼓包或較大(dà)鼓包，則要采用大(dà)開(kāi)刀去皮方法，當整個(gè)屋面起鼓，空(kōng)腹面積較大(dà)時(shí)，則需将卷材層全部鏟除翻新，重做(zuò)防水層。而對于防水層老化采取處理(lǐ)的措施是對于局部輕度老化防水層，可(kě)局部修補，鏟除鋪新，然後在整個(gè)屋面防水層上(shàng)塗刷瀝青一層，補撒綠豆砂，嚴重的要成片鏟除老化面層，鋪貼新面層。若撒綠豆砂護面層，瀝青膠結材料厚度2~4mm，撒鋪粒徑3~5mm 的不帶棱角的綠豆砂，鋪前淘洗幹淨加熱至80℃，趁熱撒鋪掃平用輕磙子壓實，更好的是改作(zuò)瀝青混凝土面層，可(kě)用1：1 砂石配比拌合（石子粒徑3~5mm），加以熬制(zhì)170℃的脫水石油瀝青10%，炒拌熱度保持在180℃約12~14min 即成；鋪在油氈面層上(shàng)，虛鋪15mm 厚，壓實拍打至10mm 厚，用熨鬥燙平使表面析出油分即可(kě)。
